Piston Ring Sizes, Oversizes and End Gap

(Piston Rings · Sizes & Grades)
အရွယ်အစားနှင့် အဆင့်

Piston rings are sold in standard size and in oversizes of 0.25, 0.50, 0.75 and 1.00 millimetres to match a cylinder that has been rebored. Unlike bearings, an oversize ring really is larger, because the cylinder it fits is larger. The other figure that has to be checked is the end gap.
Piston ring များကို standard အရွယ်နှင့် ပြန်ထွင်းထားသော ဆလင်ဒါနှင့် ကိုက်ရန် oversize ၀.၂၅၊ ၀.၅၀၊ ၀.၇၅ နှင့် ၁.၀၀ မီလီမီတာဖြင့် ရောင်းသည်။ Bearing နှင့် မတူဘဲ oversize ring သည် အမှန်တကယ် ပိုကြီးသည် — ဝင်ရမည့် ဆလင်ဒါက ပိုကြီးသောကြောင့် ဖြစ်သည်။ စစ်ဆေးရမည့် နောက်ဂဏန်းမှာ အဆုံးကွက်လပ် ဖြစ်သည်။

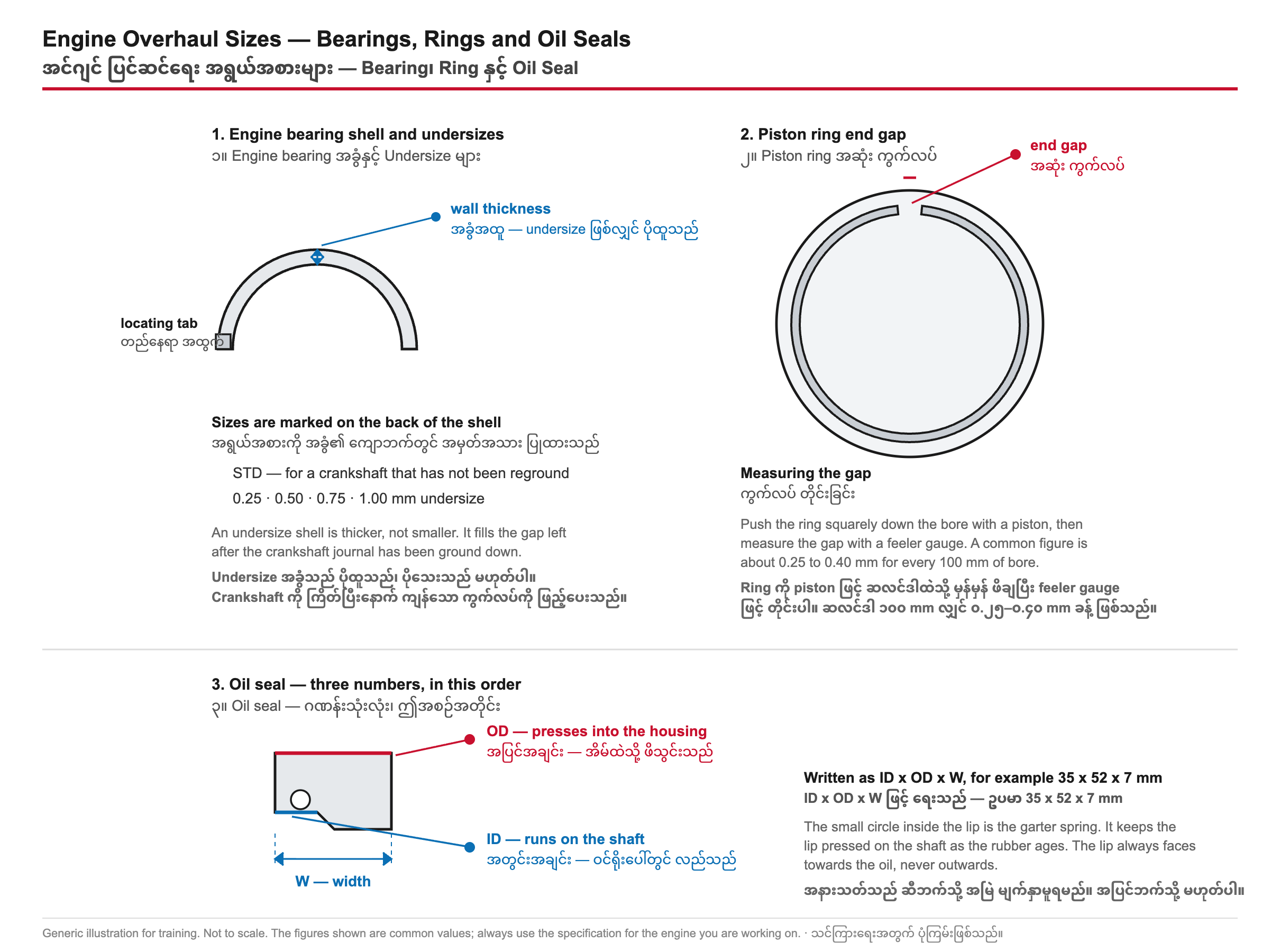

The right of the drawing above shows a ring sitting in a bore with the end gap at the top. The gap is not a fault: the ring has to be able to expand as it heats up. Too small a gap and the ends butt together and break the ring or scuff the bore. Too large and the ring leaks combustion pressure.
အထက်ပါပုံ၏ ညာဘက်တွင် ဆလင်ဒါအတွင်း ထိုင်နေသော ring နှင့် အထက်ရှိ အဆုံးကွက်လပ်ကို ပြထားသည်။ ကွက်လပ်သည် ချို့ယွင်းချက် မဟုတ်ပါ — ring သည် ပူလာချိန်တွင် ချဲ့နိုင်ရမည် ဖြစ်သည်။ ကွက်လပ် သေးလွန်းလျှင် အဆုံးများ ရိုက်မိပြီး ring ကျိုးခြင်း သို့မဟုတ် ဆလင်ဒါ ခြစ်ခြင်း ဖြစ်သည်။ ကြီးလွန်းလျှင် လောင်ကျွမ်းဖိအား ယိုစိမ့်မည်။

How is the end gap measured?

အဆုံးကွက်လပ်ကို ဘယ်လို တိုင်းသလဲ

Put the ring into the cylinder on its own and push it about 20 millimetres down with an upside-down piston so that it sits square in the bore. Then measure the gap between the two ends with a feeler gauge. Do this for every ring in the bore it will actually run in, not in a different cylinder.
Ring ကို ဆလင်ဒါထဲသို့ တစ်ခုတည်း ထည့်ပြီး piston ကို ပြောင်းပြန်လှန်၍ ၂၀ မီလီမီတာခန့် ဖိချပါ — ဆလင်ဒါအတွင်း မှန်မှန် ထိုင်စေရန် ဖြစ်သည်။ ထို့နောက် အဆုံးနှစ်ခုကြား ကွက်လပ်ကို feeler gauge ဖြင့် တိုင်းပါ။ Ring တိုင်းကို ၎င်း အမှန်တကယ် လည်ပတ်မည့် ဆလင်ဒါထဲတွင် လုပ်ပါ၊ အခြားဆလင်ဒါတွင် မဟုတ်ပါ။

What gap should I expect?

ကွက်လပ် ဘယ်လောက် ရှိသင့်သလဲ

A common guide is roughly 0.25 to 0.40 millimetres for every 100 millimetres of bore diameter, so an 80 millimetre bore is often around 0.20 to 0.32 millimetres. Turbocharged engines usually specify more. Always use the figure in the engine manual, because the compound and the application both change it.
ယေဘုယျ လမ်းညွှန်မှာ ဆလင်ဒါအချင်း ၁၀၀ မီလီမီတာလျှင် ၀.၂၅ မှ ၀.၄၀ မီလီမီတာခန့် ဖြစ်သည်။ ထို့ကြောင့် ၈၀ မီလီမီတာ ဆလင်ဒါတွင် ၀.၂၀ မှ ၀.၃၂ မီလီမီတာခန့် ဖြစ်လေ့ရှိသည်။ Turbo အင်ဂျင်များတွင် ပိုများစွာ သတ်မှတ်လေ့ရှိသည်။ ပစ္စည်းနှင့် အသုံးချမှု နှစ်ခုလုံးက ပြောင်းလဲစေသောကြောင့် အင်ဂျင်လက်စွဲပါ ဂဏန်းကို အမြဲ သုံးပါ။

The gap is too small. Can I file it open?

ကွက်လပ် သေးလွန်းသည်။ တိုက်ပြီး ချဲ့လို့ရသလား

Yes, and it is a normal part of fitting rings, but it must be done properly. File only one end, keep the file square to the ring face so the two ends stay parallel, remove a little at a time and re-check, and deburr the edge afterwards. A ragged or angled end scores the cylinder wall.
ရပါသည်။ Ring တပ်ဆင်ခြင်း၏ ပုံမှန် အစိတ်အပိုင်း ဖြစ်သော်လည်း မှန်မှန်ကန်ကန် လုပ်ရမည်။ အဆုံးတစ်ဘက်တည်းကိုသာ တိုက်ပါ။ အဆုံးနှစ်ခု အပြိုင်ဖြစ်နေစေရန် တံစဉ်းကို ring မျက်နှာနှင့် ထောင့်မှန်ကျအောင် ထားပါ။ အနည်းငယ်စီ ထုတ်ပြီး ပြန်စစ်ပါ။ ပြီးလျှင် အနားကို ချောအောင် လုပ်ပါ။ ကြမ်းသော သို့မဟုတ် စောင်းနေသော အဆုံးသည် ဆလင်ဒါနံရံကို ခြစ်မည်။
